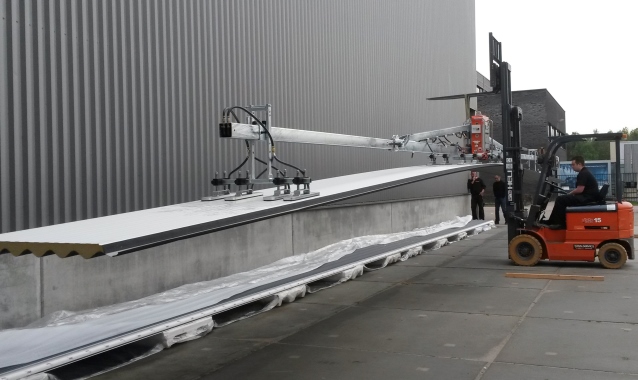

Pose de panneaux de toiture arqués

Neptunus est le spécialiste de la conception, de la location et de la construction à la fois de tentes pour des événements et de structures démontables. De 10 m2 à 20 000 m2 ou même plus, du plus basique au plus luxueux. Pour un montage rapide et sûr des longs panneaux, Neptunus a recherché un palonnier à ventouses.

Ils avaient besoin d’un palonnier à ventouses capable de poser en une seule opération des panneaux de toiture dont certains atteignaient une longueur de 24 mètres. Le palonnier à ventouses devait être ajusté rapidement et aisément à la longueur des panneaux sandwich. Une exigence supplémentaire était que les panneaux devaient être montés à la fois droits et avec une forme incurvée vers le haut.

Pour respecter les exigences de la conception, VIAVAC a développé, en collaboration avec Hans Eijlers, directeur général de Neptunus, un palonnier à ventouses avec une traverse télescopique pour ajuster la distance des ventouses aux différentes longueurs de panneau.

Pour permettre la pose du panneau arqué, nous avons développé une suspension de ventouse  réglable en hauteur. Ceci permet de déterminer et d’ajuster la courbure du panneau en fonction de sa longueur.

Pour faciliter l’opération, l’appareil a été doté d’un double système de vide, rendant ainsi inutile l’utilisation d’une sécurité anti-chute supplémentaire, et la commande est assurée par une télécommande sans fil.

Pour le transport du palonnier à ventouses, un chassis spécial a été conçu avec un support supplémentaire pour la longue traverse, ce qui permet de transporter la machine d’un projet à un autre.

Ils avaient besoin d’un palonnier à ventouses capable de poser en une seule opération des panneaux de toiture dont certains atteignaient une longueur de 24 mètres. Le palonnier à ventouses devait être ajusté rapidement et aisément à la longueur des panneaux sandwich. Une exigence supplémentaire était que les panneaux devaient être montés à la fois droits et avec une forme incurvée vers le haut.

Pour respecter les exigences de la conception, VIAVAC a développé, en collaboration avec Hans Eijlers, directeur général de Neptunus, un palonnier à ventouses avec une traverse télescopique pour ajuster la distance des ventouses aux différentes longueurs de panneau.

Pour permettre la pose du panneau arqué, nous avons développé une suspension de ventouse  réglable en hauteur. Ceci permet de déterminer et d’ajuster la courbure du panneau en fonction de sa longueur.

Pour faciliter l’opération, l’appareil a été doté d’un double système de vide, rendant ainsi inutile l’utilisation d’une sécurité anti-chute supplémentaire, et la commande est assurée par une télécommande sans fil.

Pour le transport du palonnier à ventouses, un chassis spécial a été conçu avec un support supplémentaire pour la longue traverse, ce qui permet de transporter la machine d’un projet à un autre.

Moins d'infos sur ce projet

Dans le cadre de ce projet, le CladBoy CB5 a été utilisé.
